一.概述

　　隨著醫療電子設備在醫療場所的廣泛應用，漏電流對病人的威脅也越來越大。在醫院里有些病人并非死于疾病或重傷，而是死于電氣事故。為了保障醫療重要場所的電氣安全，為這些場所的醫療電器提供一個安全可靠的電源，世界各國大多采用采局部IT系統(亦稱隔離電源)供電，并配備絕緣監測裝置來監測IT系統的絕緣狀況。

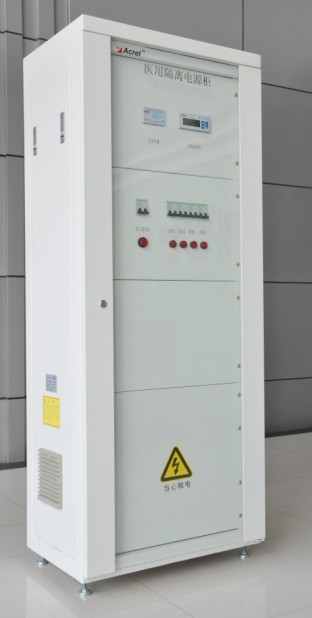

　　目前國外的醫療用隔離電源系統的價格一直以來高居不下，國內的產品很少，而且技術水平有限。安科瑞電氣股份有限公司推出的GGF1潔凈手術室配電柜以極高的性價比，為醫院潔凈手術室所提供了安全可靠的供電解決方案。

　　二.產品符合的標準

　　1) GB16895.24-2005/IEC60364-7-710:2002建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求—醫療場所;

　　2) JGJ 16-2008 民用建筑電氣設計規范;

　　3) GB7251.1-2005/IEC 60439-1:1999《低壓成套開關設備和控制設備》。

　　三.安科瑞潔凈手術室配電柜的主要功能

　　1)電網隔離

　　通過絕緣等級為H級的隔離變壓器，將TN系統接線形式轉變?yōu)镮T系統接線形式，提高了供電的安全性。變壓器內部安裝有屏蔽層，能有效屏蔽部分電磁干擾，為手術室醫療設備提供潔凈的供電。

　　2)系統絕緣電阻監測

　　系統中安裝的絕緣監測裝置可以實時的IT系統對地的絕緣狀況，可以在系統發生第一次絕緣故障的時候，發出聲光報警信號，通知醫護人員根據實際情況進行處理，并且通過專業人員在系統出現另一支路絕緣故障前及時排除故障。

　　3)負荷監測

　　絕緣監測裝置可以實時的監測隔離變壓器次級的負荷情況，當系統中的負荷超過設定值時，裝置能發出聲光報警信號。

　　4)溫度監測

　　絕緣監測裝置還具有隔離變壓器兩繞組溫度實時監測功能。這種監測功能是通過預埋在隔離變壓器兩繞組內的溫敏傳感器實現的。當變壓器繞組溫度超過設定值時，監測裝置發出聲光報警，并啟動散熱系統進行散熱。

　　5)接線狀況監測功能

　　絕緣監測裝置具有豐富的接線狀況檢測功能，能實時監測與被測系統連線斷線故障、電流互感器斷線和短路故障、溫度傳感器斷線故障以及功能接地線斷線故障，并在故障發生時給出報警指示;

　　四.潔凈手術室配電系統圖

　　



　　圖1 潔凈手術室配電系統圖

　　五.潔凈手術室配電柜配置

　　1)AIM-M100絕緣監測儀;

　　2)AID100外接報警與顯示儀;

　　3)ACLP10-24儀用電源;

　　4)AITR系列隔離變壓器，變壓器可選容量：3.15KVA、4kVA、5KVA、6.3KVA和8KVA;

　　5)動作電流<30mA的A型剩余電流保護器;

　　6)帶短路保護不帶過負荷保護功能的微型斷路器;

　　7)配有高效低噪音散熱通風系統的配電柜;

　　8)雙電源切換裝置，切換時間<0.5s。(可選)

　　六.性能參數

　　額定工作電壓：AC220V;

　　工作頻率：50/60Hz;

　　額定短時耐受電流：6KA/S;

　　絕緣電阻測量范圍：10KΩ—999 KΩ;

　　響應時間：<2S;

　　溫度測量范圍：-50℃—200℃;

　　通訊：RS485接口，Modbus-RTU協議;

　　安裝方式：落地安裝;

　　防護等級：IP31;

　　柜型尺寸(高mm×寬mm×深mm)：

　　潔凈手術室隔離電源系統：1800×600×400;
