一.概述

　　電力變送器是一種將電網中的電流、電壓、頻率、功率、功率因數等電參量，經隔離變送成線性的直流模擬信號或數字信號裝置。

　　電力變送器知名品牌有安科瑞電氣股份有限公司BD系列電力變送器，江陰斯菲爾JD194系列，上海二工800H系列。下面以安科瑞電氣股份有限公司BD系列為例，介紹電流電力變送器的功能及應用。

　　二.技術參數

　　符合標準

　　GB/T13850-1998、IEC-688

　　適用環境

　　工作溫度：-10℃～55℃

　　儲存溫度：-25℃～70℃

　　相對濕度：≤90%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　輸入信號

　　可選擇下列輸入信號：

　　電流：單相直流電流、單相交流電流、三相電流

　　電壓：單相直流電壓、單相交流電壓、三相三線電壓、三相四線電壓

　　有功功率：三相三線有功功率、三相四線有功功率

　　無功功率：三相三線無功功率、三相四線無功功率

　　功率因數

　　頻率

　　熱電阻(帶顯示)

　　多電量數字信號

　　輸出信號

　　輸出：DC 4～20mA、0～20mA、0～5V、0～10V

　　負載：電流輸出時≤600Ω，電壓輸出時≥1000Ω

　　工作電源

　　AC 85V～265V 或DC 100V～350V

　　溫度漂移系數

　　精度等級為0.5級時≤200ppm/℃，精度等級為0.2級時≤100ppm/℃

　　響應時間 <400ms

　　絕緣電阻 ≥100MΩ

　　精度等級 0.5級，0.2級

　　工頻耐壓 輔助電源/輸入/輸出2kV/1min,50Hz

　　安裝方式

　　電力變送器采用標準35mm導軌安裝，或者用螺釘固定

　　三.選型

　　安科瑞電氣股份有限公司電力變送器BD系列可按如下選型

　　



　　四.選型范例

　　型 號：BD-AI

　　輸 入：AC 5A

　　輸 出：DC 4-20mA對應0～5A

　　輔助電源：AC220V/50Hz

　　五.外型

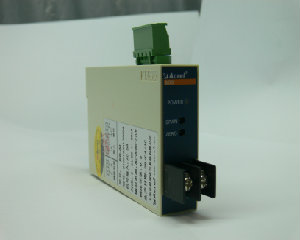

　　BD-AI、BD-AV 、BD-DI 、BD-DV、BD-TR外型：

　　



　　BD-3I3、BD-3V3 、BD-4V3 、BD-39、BD-3Q、BD-3P/Q/I、BD-4P、BD-4Q、BD-4P/Q/I、BD-3E、BD-4E外型：

　　
