1 　技術指標

2　產品規格
2.1  80型產品規格
 功能一覽表

　　注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3、ACR100E、ACR110E(L)、ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；

　　外形及開孔尺寸

2.2  96型產品規格
功能一覽表

　　 注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、ACR200、ACR200E、ACR210E(L)、ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3、ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4、ACR200E、ACR210E(L)、ACR220E(L)最多可帶2路模擬量輸出。

　　外形及開孔尺寸

2.3  42型產品規格
功能一覽表

　　注：
1、ACR300E、ACR310E、ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2、ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3、ACR300E、ACR310E、ACR320E(L)最多可帶4路模擬量輸出；
4、ACR330ELH最多可帶2路模擬量輸出。

　　外形及開孔尺寸

二、終端電能計量表計

3 　產品選型一覽表

4.1 DDS1352計量?jī)x表
4.1.1功能
● 計量
計量單相有功總電能，反向計入總電能
● 顯示
6位寬溫型LCD顯示；有功電能脈沖LED指示
● 輸出
有功電能脈沖輸出，無源光電隔離型輸出端口





4.1.4接線端子

 4.2 DDSD1352計量?jī)x表
4.2.1 功能（■代表：標配功能；□代表：可選功能）

4.2.2 技術參數

4.2.3 外形尺寸


4.2.4 接線端子


4.3 DDSY1352計量?jī)x表
4.3.1功能
● ?計量雙方向有功電能（反向計入正向）
●? 預付費功能，實現先交費后用電
●? 預報警與專用預付費斷路器控制信號輸出功能
●? 采用接觸式邏輯加密卡，確保電量、電費等數據安全存儲
●? 有功電能脈沖輸出，光電隔離
●? LCD液晶顯示
●? 多電參量測量
●? RS485通訊，Modbus-RTU協議（可選）
●? 配套的IC卡預付費管理系統，采用大型數據庫、數據容錯和高強度動態加密等先進的技術，操作方便，安全性和可靠性極高。具有完備的售電管理功能功能

4.3.2技術參數



4.3.3外形尺寸

4.3.4 接線端子

4.4 DDSF1352計量?jī)x表
4.4.1功能
● 計量
計量單相有功總電能，反向計入總電能并單獨累計
● 測量
測量單相電壓、電流
● 分時
百年日歷、時間，閏年自動切換，最大可設置3個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、當前費率LED指示
● 輸出
有功電能脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）

4.4.2技術參數

4.4.3 外形尺寸

4.4.4 接線端子

4.5 DTSF1352計量?jī)x表
4.5.1功能
● 計量
計量總有功電能，反向計入總電能
● 分時
百年日歷、時間，閏年自動切換，最大可設置4個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、當前費率、分相有電、功率反向LED指示
● 輸出
有功電能脈沖輸出、時鐘脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）

4.5.2 技術參數

4.5.3 外形尺寸

4.5.4 接線端子

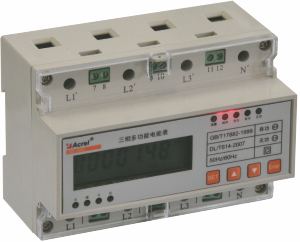

4.6 DTSD1352計量?jī)x表
4.6.1功能
● 計量
計量總的正反向有功和無功電能（4象限電能）
● 測量
測量分相電壓、分相電流、分相及總的有功功率、無功功率和視在功率、分相及總的功率因數、電網頻率
● 需量
有功、無功功率最大需量統計
● 分時
百年日歷、時間，閏年自動切換，最大可設置2個年時區、2套時段表、4個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、無功電能脈沖、報警、相序、失壓、當前費率LED指示
● 輸出
有功電能脈沖輸出、無功電能脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）

4.6.2技術參數

4.6.3 外形尺寸

4.6.4 接線端子

4.7 安裝方式
        DDS1352、DDSD1352、DDSF1352、DTSF1352、DTSD1352、DDSY1352計量?jī)x表采用35mm標準導軌安裝方式，如下圖：
