4.4.1 功能

　　ARD3T智能型電動機保護器(以下簡稱ARD3T)，是首家采用模塊式設計的產品，擁有專利12項，計算機著作權2項，為國家科技部科技特派員項目(編號：2009GJC00023)。

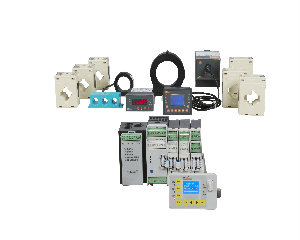

　　ARD3T可劃分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、顯示模塊共7個模塊。產品體積小巧，結構緊湊，適用于額定電壓至AC 660V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。

　　4.4.2 產品特點

　　輔助電源支持AC/DC110/220V或AC380V(需另配380V電源模塊)。

　　模塊式設計，分為主體模塊、測量模塊、開關量模塊、模擬量模塊、溫度模塊、通訊模塊、顯示模塊等7個模塊。

　　模塊體積小巧，支持導軌安裝、螺絲固定安裝。

　　附加模塊采用總線供電，不需要外接輔助電源。

　　DI/DO可自由編程。

　　DI支持無源接點(弱電)或有源節點(強電)輸入，有源接點可選交流或直流供電。

　　標配過載、堵轉、阻塞、欠載、斷相、不平衡、PTC保護、外部故障等全面的電動機綜合保護功能。

　　標配保護模式、直接起動、星三角起動、自耦降壓起動、雙向起動、單繞組雙速起動、雙繞組雙速起動等多種起動方式，起動方式可現場設定。

　　標配故障記錄、運行管理信息，方便查詢故障原因，進行電機維護。

　　標配自起動功能，可通過附加抗晃電模塊實現抗晃電、失壓重起功能。

　　顯示部分采用全中文液晶顯示。

　　可通過添加模擬量模塊實現2路4～20mA輸入測量和2路4～20mA變送輸出。4～20mA變送輸出對應參數可自由設定。

　　可通過添加溫度模塊實現3路溫度測量保護，可外接傳感器類型有PT100、PT1000、Cu50、PTC、NTC。

　　可通過添加Profibus模塊實現Profibus-Dp通訊。

　　4.4.3 產品組成

　　ARD3T的主體和測量模塊是必備模塊，稱為基本模塊，實現基本的測量、保護、控制功能，其它模塊作為選配模塊，由基本模塊加選配模塊實現復雜功能。

　　100A及以下ARD3T產品組成(測量模塊中帶有電流互感器)：



　　250A、800A ARD3T產品組成：

　　4.4.4 型號說明



　　主體開關量為4DI、4DO，主體開關量類型如表1所示：



　　測量模塊包括電流測量模塊和電流/電壓測量模塊兩種。電流測量模塊、電流/電壓測量模塊分類見表2，電機電流與ARD3T電流測量模塊對應關系見表3。

　　如需帶有電壓功能時，將表3中“ARD3T電流測量模塊”對應型號更改為“UAXX”，例如：需要電機為5.5kW，帶電壓測量功能，根據表3查詢對應測量模塊為“A25”，直接替換為“UA25”。

　　以下為附加功能，如需下面附加功能，選取對應功能填入型號附加功能處。

　　開關量模塊：開關量模塊分類如表4所示：



　　溫度模塊見表5：

　　模擬量模塊見表6：

　　顯示模塊見表7：

 　　通訊模塊見表8：

　　漏電流功能及漏電互感器類型見表9：



　　抗晃電功能：SU(包括電壓功能)。

　　電能計量功能：Ep(包括電壓功能)。

　　tE時間保護：tE(適用于增安型電動機)。

　　4.4.5 技術指標

　　4.4.6 功能配置

　　4.4.7 外形及尺寸

　　●主體模塊

　　●測量模塊



　　電流測量模塊 電流/電壓測量模塊

　　●溫度、模擬量、開關量模塊

　　●通訊模塊



　　●顯示模塊



　　●外置電流互感器

　　●漏電流互感器

　　4.4.8 接線端子

　　4.4.9 過載保護曲線表

　　當電動機在過負載情況下，長時間超過其額定電流運行時，會導致電動機過熱，絕緣降低而燒毀，保護器根據電動機的發熱特性，計算電動機的熱容量，模擬電動機發熱特性對電動機進行保護。





　　對于增安型電動機，交流繞組在最高環境溫度下達到額定運行穩定溫度后，從開始通過堵轉電流時記起，直至上升到極限溫度所需的時間即為tE時間。增安型電機的tE時間通常由電機制造商提供，用戶可以在電機銘牌上找到該數據。

　　提供堵轉時在tE時間內斷開電動機電源的熱過載保護，僅在電動機起動完成后投入，帶有獨立的延時計時器。

　　4.4.10 注意事項

　　如不標明主體開關量類型，默認為”K1”， DI為無源接點，控制DO工作電源為AC220V。

　　開關量、溫度、模擬量、顯示、通訊模塊是選配模塊，每類模塊只能選1種。

　　標配的模塊間連接線長度為25mm;標配顯示模塊連接線長度為1m;標配測量模塊連接線長度為1m。

　　顯示模塊連接線可供選擇的長度包括：1m、2m、3m，當標配長度1m不滿足使用要求時可選用2m、3m。

　　ARD3T通過連接線連接好后，從第一個模塊到最后模塊總長度不超過5m，否則不能保證產品正常工作。

　　4.4.11 應用方案

　　100A及以下ARD3T保護模式



　　250A、800A ARD3T保護模式

　　?

　　100A及以下ARD3T單臺就地直接起動

　　?

　　100A及以下ARD3T單臺星三角就地起動

　　100A及以下ARD3T單臺雙速單繞組就地起動
