概述

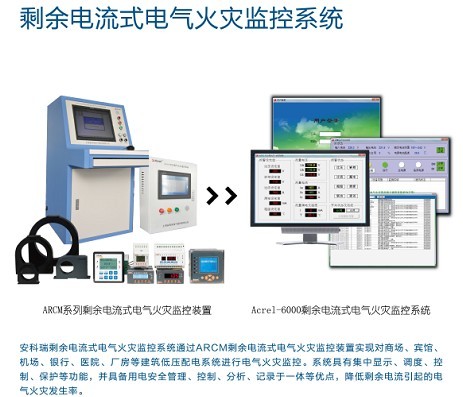

        ARCM剩余電流式電氣火災探測器安裝在0.4kV低壓配電系統中，用于檢測TN-C-S、TN-S及局部TT系統中的剩余電流、溫度等有關電氣火災隱患產生的電氣參數，當被保護線路中監控裝置參數超過報警設定值時，能發生報警和控制信號，以便消除剩余電流引起的電氣火災隱患。
　　該系統適用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域，符合GB 14287.2-2005《電氣火災監控系統第2部分：剩余電流式電氣火災監控探測器》及GB 13955-2005《剩余電流動作保護裝置的安裝和運行》的標準。

2 適用環境

• 工作溫度：-10℃~+55℃

• 儲存溫度：-20℃~+70℃

• 相對濕度：≤95%不結露

• 海拔高度：≤2500m

• 污染等級：Ⅲ級，安裝類別：Ⅲ級

3 系統功能
3.1 監控報警
? 被監控回路開關的實時狀態：分閘/合閘
? 剩余電流型故障：故障單元屬性（部位、探測器型號）
? 聯動輸入：1路無源觸點
? 監控報警響應時間：≤30s
? 監控報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
? 監控報警光信號：紅色LED指示燈

3.2 故障報警
? 監控設備與探測器之間的連接線斷路、短路
? 監控設備主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）
? 當監控設備出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號
? 故障報警響應時間：≤100s
? 故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動
? 故障報警光信號：黃色LED指示燈
? 故障期間，非故障回路的正常工作不受影響

3.3 控制輸出
? 對個別或全部被監控單元的分閘、合閘進行遙控操作
? 報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A
? 控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

3.4 自檢
? 連接檢查：通信線路的斷路、短路
? 設備自檢：手動檢查或系統自檢
? 自檢耗時：≤60s

3.5 報警記錄
? 報警類型：故障事件類型、發生時間、故障描述
? 報警事件查詢：根據記錄日期、故障類型等條件查詢
? 報警記錄打印：存儲、查詢及打印報警記錄（選配）

3.6 操作分級
? 日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄
? 監控操作級：可操作除針對系統本身的信息維護外的其他操作
? 系統管理級：可操作系統的任何一個功能模塊

4 技術指標
4.1 工作電源
? 主電源：AC220V 50Hz（允許85%~110%范圍內變化）
? 備用電源：主電源低電壓或停電時，維持監控設備工作時間≥4h

4.2 工作制和傳輸方式
24小時工作制，Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離1km（可通過中繼器延長通訊傳輸距離）。

4.3 主要參數及組成部件
Acrel-6000電氣火災監控系統的監控設備有柜體式、琴臺式及壁掛式，其主要功能及組成部件見下表。
