低壓雙繞組型電流互感器用于多回路低壓智能配電中電流測量，可遠傳，與ARTU-M32遙測裝置配套使用，是低壓智能配電低成本方案理想的智能化配電元件。一次測量范圍5-6300A，二次有兩路輸出:5A(1A)/20mA。

　　下面以安科瑞電氣股份有限公司AKH-0.66S系列低壓雙繞組型電流互感器為例,介紹低壓雙繞組型電流互感器的功能和技術參數。

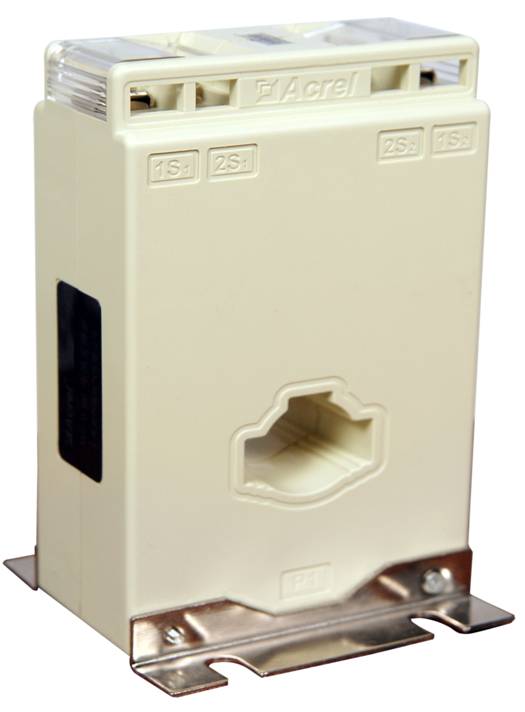

 安科瑞電氣股份有限公司AKH-0.66S系列

　　AKH-0.66S系列雙繞組型電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　AKH-0.66S型雙繞組電流互感器作為低壓配電系統監控電流的采集元件具有兩個繞組，其一(1S1、1S2)用于電流表指示，額定二次電流為AC5A或AC1A，其二(2S1、2S2)用于遠傳遙測，可與我公司生產的ARTU-M32配套使用，額定二次電流為AC0-20mA;亦可用于電動機保護回路中使用，但由于電流保護回路過載電流為5-8倍，所以確保雙繞組電流互感器的線性至8倍，且電流在8倍時，能保證雙繞組電流互感器的誤差在0.2-0.5%。

　　符合標準

　　產品符合國標GB1208-2006

　　技術指標

　　雙繞組CT一次電流5-6300A，二次電流5A、20mA，1A、20mA

　　雙繞組傳感器一次電流5-6300A，二次電流AC5A、DC4-20mA，AC1A、DC4-20mA

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量儀表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

　　規格尺寸

　　
