電力能源管理系統軟件借助了計算機、通信設備、計量保護裝置等，為系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該電力監控系統可以為企業提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower、“軟”控制策略軟件AcrStrategy、通信網關服務器AcrFieldComm、OPC產品、Web門戶工具等，可以廣泛地應用于企業信息化、DCS系統、PLC系統、SCADA系統。

　　目前，供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用，全國各地重點工程項目、標志性建筑/大型公共設施等大面積多變電所用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求。

　　下面以安科瑞電氣Acrel-2000電力能源管理系統為例，介紹智能電力能源管理系統的功能及應用。

　　系統結構

　　Acrel-2000電力能源管理系統是基于10kV及以下變配電系統的監測與管理，該系統由管理層(站控層)、通信層(中間層)、間隔層(現場監控層)三部分組成，見下圖。

　　



　　功能

　　友好的人機交互界面(HMI)

　　標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況;龐大的系統具有多畫面切換及畫面導航的功能;分散的配電系統具有空間地理平面的系統主畫面。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新。

　　用戶管理

　　Acrel-2000電力能源管理系統可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。如對某重要回路的合/分閘操作，需操作員級用戶輸入操作口令外，還需工程師級用戶輸入確認口令后方可完成該操作。

　　數據采集處理

　　Acrel-2000電力能源管理系統可實時和定時采集現場設備的各電參量及開關量狀態(包括三相電壓、電流、功率、功率因數、頻率、電能、溫度、開關位置、設備運行狀態等)，將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示(總系統功率、負荷最大值、功率因數上下限等)，并對重要的信息量進行數據庫存儲。

　　趨勢曲線分析

　　Acrel-2000電力能源管理系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。

　　報表管理

　　Acrel-2000電力能源管理系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表，根據復費率的時段及費率的設定值生成電能的費率報表，查詢打印的起點、間隔等參數可自行設置;系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。

　　事件記錄和故障報警

　　Acrel-2000電力能源管理系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，對開關變位、參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班人員迅速排除故障。

　　五遙功能

　　Acrel-200電力能源管理系統不僅能實現常規的“遙信”、“遙控”、“遙測”、“遙調”功能，還可以實現“遙設”功能。

　　遙信：實時對開關運行狀態、保護工作等開關量進行監視。計算機實時顯示和自動報警。

　　遙控：通過計算機屏幕選擇相應的站號、開關號、合/分閘等信息，并在屏幕上將選擇的開關狀態反饋出來，確認后執行，實時記錄操作時間、類型、合開關號等。

　　遙測：通過計算機實時對系統電壓、電流、有功功率、無功功率、功率因數、超限報警、頻率進行不斷地采集、分析、處理、記錄、顯示曲線、棒圖，自動生成報表。

　　遙調：用于有載變壓器的調壓升/降。

　　遙設：用于遠方修改分散繼電保護裝置的定值、控制字;以及調整各種儀表的工作狀態。

　　Acrel-2000電力能源管理系統的性能指標

　　



　　軟件畫面

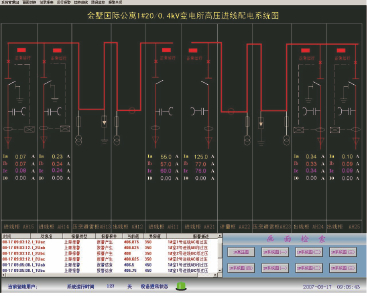

　　主接線圖畫面

　　



　　電壓、電流波形計數值顯示界面，以及棒圖、餅圖的顯示。

　　對某個用電單位的不同用電設備進行實時的報表查詢和顯示，并可以打印輸出。

　　運行事件記錄查詢及打印輸出

　　
