開關柜綜合測控裝置用于3～35kV戶內開關柜，適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。具有一次回路模擬圖及開關狀態指示，高壓帶電顯示，自動溫濕度控制，人體感應自動照明，語音提示，電參數測量及RS485通訊接口等眾多功能，集操作、顯示于一體。

　　下面以安科瑞電氣股份有限公司ASD300開關柜綜合測控裝置為例,介紹開關柜綜合測控裝置的功能和技術參數。

　　

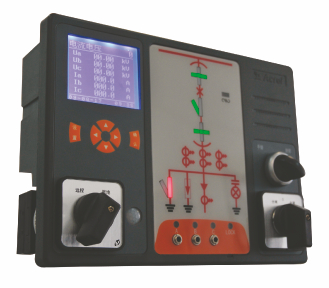

安科瑞電氣股份有限公司開關柜綜合測控裝置

　　功能

　　動態模擬圖可以顯示斷路器分合閘指示，手車位置指示，接地開關位置指示和彈簧儲能指示。

　　高壓帶電顯示及閉鎖適用于3.6-40.5KV/50HZ系統，與相應電壓等級的傳感器配合使用，顯示主回路帶電情況，母線各項電壓均偏離額定電壓較大時采取閉鎖功能。

　　自動溫濕度控制有溫濕度模擬控制和溫濕度數字控制可顯示現場的溫度和濕度，可根據需要自行設置加熱、除濕、鼓風的上下限。

　　智能語音防誤提示是在斷路器和接地開關處于合閘狀態時，若誤操作小車位置，會有語音提示糾正操作。

　　人體感應通過感應周圍紅外場的變化感知有人接近，自動啟動柜內照明。

　　電力參數測量包括測量主回路的電流、電壓、有功功率、功率因數、電能等電力參數。

　　技術參數

　　額定輸入

　　接線方式 3P3L或3P4L

　　電壓 100V

　　電流 5A

　　頻率 50Hz

　　準確度

　　電流 0.5級

　　電壓 0.5級

　　有功功率 0.5級

　　無功功率 0.5級

　　電能 0.5級

　　溫度(@25攝氏度) ±1℃

　　相對濕度 ±5%

　　功耗

　　輔助電源 ≤8VA

　　電壓輸入 ≤0.5VA

　　電流輸入 ≤1VA

　　平均無故障工作時間(h)

　　≥50000

　　通訊

　　協議 MODBUS-RTU

　　波特率(bps) 2400、4800、9600、19200

　　安裝方式

　　面板嵌入式安裝

　　外形及安裝尺寸(mm)

　　ASD100的開孔尺寸180mm×120mm

　　ASD200的開孔尺寸220mm×165mm

　　ASD300的開孔尺寸220mm×165mm

　　選型

　　ASD100標配一次模擬圖、帶電顯示、1路溫濕度控制，通訊接口可選。

　　ASD200標配一次模擬圖、語音提示、帶電顯示、1路溫濕度控制，操作旋鈕、通訊接口可選。

　　ASD300標配一次模擬圖、語音提示、帶電顯示、1路溫濕度控制、人體感應探頭、主回路電力參數測量與顯示、通訊接口，操作旋鈕可選。

　　范例

　　型 號：ASD100

　　輔助電源：AC/DC220V

　　溫 度：±2℃

　　相對濕度：±5%

　　通 訊：RS485/Modbus-RTU

　　加熱器電源：AC220V, AC110V

　　型 號：ASD200

　　輔助電源：AC/DC220V

　　溫 度：±1℃

　　相對濕度：±5%

　　通 訊：RS485/Modbus-RTU

　　加熱器電源：AC220V, AC110V

　　型 號：ASD300

　　電壓輸入：10KV/100V

　　電流輸入：400A/5A

　　網 絡 ：三相三線

　　輔助電源：AC/DC220V

　　溫 度：±1℃

　　相對濕度：±5%

　　通 訊：RS485/Modbus-RTU

　　加熱器電源：AC220V, AC110V

　　注：需提供一次方案圖(電氣原理圖)
