光伏電站直流檢測表可以直接取代常規測量?jī)x表。是一種先進的智能化、數字化的前端采集元件，儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議。

　　光伏電站直流檢測表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電流、電壓、功率和電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

　　光伏電站直流檢測表知名品牌主要有安科瑞電氣股份有限公司PZ300-DI、PZ300-DV、PZ300-DUI、PZ300-DP 、PZ300-DE。

　　下面以PZ300-DE光伏電站直流檢測表為例,介紹光伏電站直流檢測表的功能和技術參數。

　　

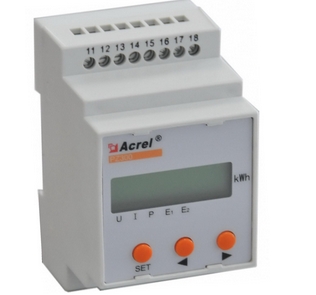

　　光伏電站直流檢測表

　　適用環境

　　工作溫度：LCD顯示：-10℃~+45℃;LED顯示：-10℃~+55℃

　　儲存溫度：-20℃~+70℃等

　　相對濕度：≤93%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　電磁兼容

　　靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

　　輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

　　電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

　　浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

　　射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

　　電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

　　技術參數

　　電流輸入

　　直流電流 0~10A(直接輸入，啟動電流：5mA)

　　0~9999A(外置分流器或霍爾元件，量程可編程設定)

　　分 流 器 支持輸出為75mV

　　霍爾元件 支持輸出為0~20mA、4~20mA、0~5V、0~10V等

　　功耗≤1mW

　　電壓輸入

　　直流電壓：0~1000V

　　輸入阻抗 ≥2kΩ/V

　　過 載

　　1.2倍可持續正常工作，2倍持續1秒

　　精度等級

　　電流、電壓：0.5級

　　頻率：0.05Hz

　　有功功率、有功電能：0.5級

　　無功功率、無功電能：1.0級

　　絕緣電阻

　　≥100MΩ

　　工頻耐壓

　　電源端子組與信號輸入、輸出端子組之間3kV/1min(RMS)

　　平均無故障工作時間

　　≥50000h

　　電能

　　2路集電極開路的光耦脈沖

　　工作電源

　　電壓范圍 85~265VAC,50/60Hz、110~350VDC、36~48VDC

　　功耗≤2W

　　模擬量輸出

　　DC4～20mA、DC0～20mA(負載<500Ω)

　　報警

　　路繼電器輸出，2A/30VDC或2A/250VAC

　　開關量輸入

　　干接點輸入，儀表內置電源，光耦隔離

　　開關量輸出

　　常開繼電器無源觸點，1A/30VDC或2A/250VAC

　　選配功能

　　C — 帶RS485通訊接口，采用Modbus協議

　　通訊

　　RS485接口，半雙工、光電隔離，Modbus-RTU協議

　　波特率1200、2400、4800、9600、19200可選

　　顯示方式

　　LED或LCD(高亮藍色背景光、背光延時時間可調)

　　安裝方式

　　DIN35mm導軌式安裝

　　范例

　　型 號：PZ300-DE

　　輸 入：DC0-60V DC0-50A/0-75mV分流器接入

　　顯示方式：LCD顯示

　　輔助電源：AC/DC85-270V

　　測量參數：直流電壓、直流電流、直流功率、直流電能
