配電線路過負荷監控裝置是安科瑞電氣股份有限公司自主研發生產的產品，采用最新的32位單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。通過檢測線路的電流，實現配電回路過負荷的2段式報警。該監控裝置具有RS485遠程通訊接口，開關量輸入繼電器輸出，DC4～20mA模擬量輸出，方便與PLC、PC等控制機組成網絡系統，實現線路運行的遠程監控。

　　下面以安科瑞電氣股份有限公司配電線路過負荷監控裝置為例,介紹ACM配電線路過負荷監控裝置的功能和技術參數。

　　

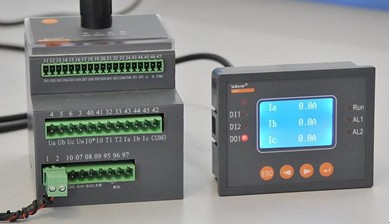

　　ACM3分體式

　　該產品適用于突然斷電比過負載造成的損失更大的線路，其過負載保護應作用于信號而不應作用于切斷電路的場合。

　　符合標準

　　GB 50054 《低壓配電設計規范》

　　JGJ16-2008 《民用建筑電氣設計規范》

　　GB14048.2-2008/IEC60947-2:2006 《低壓開關設備和控制設備 第2部分：斷路器》

　　GB10963.1-2005/IEC60898-1：2002 《家用及類似電器裝置用過電流保護斷路器 第1部分：交流操作的斷路器 》

　　GB13539.1-2008/IEC60269-1:2006 《低壓熔斷器 第1部分：基本要求 》

　　適用環境

　　工作溫度：-10℃～+60℃

　　儲存溫度：-20℃～+70℃

　　相對濕度：5﹪～95﹪不結露

　　海拔高度：≤2000m

　　防護等級：IP20

　　污染等級：3級, 安裝類別：III級

　　電磁兼容

　　靜電抗干擾實驗 Ⅲ級(IEC61000-4-2)

　　輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)

　　電快速瞬變脈沖群干擾試驗 Ⅳ級(IEC61000-4-4)

　　浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)

　　射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)

　　電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)

　　附加功能

　　U — 電壓功能

　　L — 漏電測量

　　M — 4～20mA模擬量輸出

　　K — 開關量輸入

　　C — 通訊接口

　　注：1、ACM2僅具有K、C附加功能。

　　技術參數

　　輔助電源

　　AC85～270V/DC100～350V，功耗5VA

　　輸入

　　頻率：45-65Hz

　　信號：二次側5A

　　測量范圍：0-9999A

　　過載：持續2In，瞬時10In/5秒

　　繼電器輸出

　　2常開觸點,容量AC250V 5A或DC30V 5A

　　動作時限

　　報警1瞬時動作;報警2于5s后動作

　　安全性

　　工頻耐壓：電源、電壓、電流輸入回路之間 AC2kV/1min、50Hz

　　絕緣電阻：輸入、輸出端對機殼>100MΩ

　　安裝方式

　　2 — 一體式

　　3 — 分體式

　　顯示方式

　　ACM2主體安裝方式為標準35mm導軌式安裝。

　　ACM3主體安裝方式為標準35mm導軌式安裝。

　　ACM3顯示模塊安裝方式為嵌入式，外形尺寸為90mm*70mm，開孔尺寸為 86mm*66mm，分體液晶顯示(90FL)。

　　監控裝置性能

　　



　　時間-電流工況圖

　　代號說明

　　Ⅰ—正常運行

　?、?mdash;報警1動作

　?、?mdash;報警1段動作、報警2段不動作區間

　?、?mdash;報警2段動作區間

　　T1—報警2動作延時時間設定值

　　I1—報警1段過載值

　　I2—報警2段過載值

　　配電線路保護電器類型

　　微型斷路器

　　1段報警(1.13In)、2段報警(1.45In)

　　塑殼斷路器

　　1段報警(1.05In)、2段報警(1.3In)

　　熔斷器

　　1段報警(1.25In)、2段報警(1.45In)

　　配電用過負荷保護特性

　　約定不動作電流

　　整定電流倍數：1.05

　　起始狀態：從冷態開始

　　約定時間In≤63A：≥1h

　　約定時間In≥63A：≥2h

　　約定動作電流

　　整定電流倍數：1.3

　　起始狀態：從熱態開始

　　約定時間In≤63A：<1h

　　約定時間In≥63A：<2h

　　選型

　　ACM2-25標配功能:電流測量、報警1、報警2、電流顯示

　　ACM2-63/KC標配功能: 電流測量、報警1、報警2、電流顯示 ;選配功能：開關量輸入、通訊

　　ACM3-100標配功能: 電流測量、報警1、報警2、蜂鳴器報警

　　ACM3-100/ULMKC-90FL標配功能: 電流測量、報警1、報警2、蜂鳴器報警;選配功能：電壓測量、漏電、模擬量輸出、開關量

　　輸入、 通訊、分體顯示單元

　　訂貨注意事項

　　如用戶無特別注明，則監控裝置主體與顯示單元的連接線默認為1.5m。

　　報警2延后時間可調整，如用戶無特殊要求，報警1瞬時動作，報警2于5s后動作。

　　范例

　　型 號：ACM3-100/ULMKC-90FL

　　輔助電源：AC/DC220V

　　額定電流：100A

　　測量參數：電流測量、報警1、報警2、蜂鳴器報警

　　附加功能：電壓測量、漏電、模擬量輸出、開關量輸入、通訊、分體顯示單元
