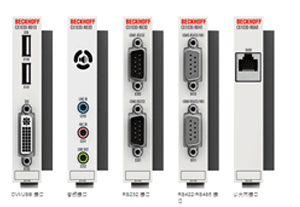

CX1030-N0xx | 系統接口
有多種可選的系統接口模塊可以用于基本 CX1030 CPU 模塊（可在出廠前安裝）。CX1030-N010 選件可以通過DVI 和 USB 接口與 Beckhoff 控制面板或帶 DVI 或者 VGA 輸入的標準監視器相連接。諸如打印機、掃描儀、鼠標、鍵盤、海量存儲器，CD-RW 等設備可通過 USB 2.0 接口連接。多媒體功能則通過 CX1030-N020 音頻接口來實現。CX1030-N030 及 CX1030-N040 模塊提供總共四個串行 RS232 接口，最大傳輸速度為 115 kbaud。這四個接口可以分成兩對，可以換成 RS422/RS485，此時，訂貨標識應為 CX1030-N031 和 CX1030-N041。系統接口不能在現場進行升級或者擴展。它們在出廠前進行了特定配置，不能和 CPU 模塊分離。系統接口通過內部 PC/104 總線運行，因而，還可連接更多的 CX 組件。系統接口模塊通過內部 PC/104 總線供電。
| 技術數據 | CX1030-N010 | CX1030-N020 | CX1030-N030 CX1030-N040 |
|---|---|---|---|
| 接口 | 1 x DVI + 2 x USB（每個端口最大 100mA） | IN 線路、Mic IN 線路、OUT 線路 | 1 x COM1+2, RS232, 1 x COM3+4, RS232 |
| 接口類型 | DVI-I 29 針插座 + 2 USB 端口，A 型 | 用于連接插頭的 3.5 毫米插座 | 2×D 型插頭，9 針 |
| 特性 | DVI接口也可執行 VGA 信號（DVI-A） | 內置 PC 蜂鳴器，音頻輸出，最大200mW，適用于耳機 | 最大數據傳輸率為115kbaud，不能與N031/N041同時使用 |
| 電源 | 通過系統總線（通過CX1100-xxxx電源模塊） | ||
| 尺寸（W x H x D） | 19 mm x 100 mm x 51 mm | ||
| 重量 | 約 80 g | ||
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C | ||
| 相對濕度 | 95 %, 無冷凝 | ||
| 抗振動/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 | ||
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合 EN 61000-6-2/EN 61000-6-4 標準 | ||
| 防護等級 | IP 20 | ||
| 技術數據 | CX1030-N031 CX1030-N041 |
CX1030-N060 |
|---|---|---|
| 接口 | 1 x COM1+2, RS422/RS485, 1 x COM3+4, RS422/RS485 | 1 x 以太網10/100 MBit/s |
| 接口類型 | 2×D 型插頭，9 針 | RJ 45 socket |
| 特性 | 最大數據傳輸率為115kbaud，不能與N031/N041同時使用 | 最大數據傳輸率為 100 Mbit/s，最大CAT5電纜長度為 20 m，不能與 CX1100-0004同時使用 |
| 電源 | 通過系統總線供電（通過CX1100-xxxx電源模塊） | |
| 尺寸 (W x H x D) | 19 mm x 100 mm x 51 mm | |
| 重量 | 約 80 g | |
| 工作/儲藏溫度 | 0…+55 °C/-25…+85 °C | |
| 相對濕度 | 95 %, 無冷凝 | |
| 抗振動/抗沖擊性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 | |
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合 EN 61000-6-2/EN 61000-6-4 標準 | |
| 防護等級 | IP 20 | |
