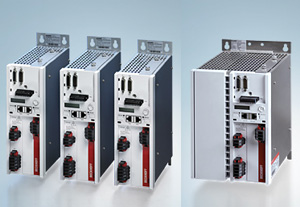

AX51xx | 數字式緊湊型伺服驅動器（單通道）

　　這種全新系列的伺服驅動器對功能和產品進行了優化，用戶可選擇單通道和多通道兩種形式，以達到最佳的性價比。集成的快速控制技術支持高速、高動態定位任務。 EtherCAT －一種高性能通訊系統，能夠與基于 PC 的控制技術理想結合。

　AX51xx 是單通道的伺服驅動器，它的最大額定電機電流為 170 A（高達 315 A 額定電機電流的伺服驅動器正在研發中）。

　　采用 AX5000 系統，通過“AX-Bridge”快速連接系統可以簡單、快速地連接多個 AX5000 設備，以構成一個多軸系統。可插拔式電源模塊與接口模塊由電源、DC-link 和 24 V DC 控制和制動電壓組成。

　　AX5000 支持各種電機類型；可連接不同尺寸和類型的電機，無需借助任何額外措施。例如：同步電機、直線電機、扭矩電機和異步電機。多反饋式接口支持所有通用標準。

　　AX5000 是專為 EtherCAT（實時以太網系統）開發的。 EtherCAT 的卓越性能特別有益于驅動技術：它們擁有很短的周期時間和良好的同步性及同時性。即使通訊網絡中連接了大量的設備，通過 EtherCAT 仍然能夠實現極短的周期時間。

特點

技術參數	AX5101	AX5103	AX5106	AX5112
Rated output current at 50 °C (1-phase connection)	1 x 1.5 A	1 x 3 A	1 x 4.5 A	–
Rated output current at 50 °C (3-phase connection)	1 x 1.5 A	1 x 3 A	1 x 6 A	1 x 12 A
Minimum rated motor current at full current resolution	0.35 A	1 A	1 A	6 A
Rated supply voltage	3 x 100 V AC -10 %…3 x 480 V AC +10 % 1 x 100 V AC -10 %…1 x 240 V AC +10 %			3 x 100 V AC -10 %… 3 x 480 V AC +10 %
DC-link voltage	max. 890 V DC
Peak output current (1)	4.5 A	7.5 A	13 A	26 A
Rated apparent power for S1 operation (selection) 120 V (1-/3-phase connection) 230 V (1-/3-phase connection) 400 V (only 3-phase connection) 480 V (only 3-phase connection)	0.3 kVA 0.6 kVA 1.0 kVA 1.2 kVA	0.6 kVA 1.2 kVA 2.1 kVA 2.5 kVA	1.2 kVA 2.4 kVA 4.2 kVA 5.0 kVA	2.5 kVA 4.8 kVA 8.3 kVA 10.0 kVA
Continuous braking power (2)	50 W	50 W	150 W	90 W
Max. braking power (3)	14 kW
Power loss (4)	35 W	50 W	85 W	160 W
System bus	EtherCAT
Weight	4.0 kg	4.0 kg	5.0 kg	5.0 kg

(1)RMS for max. 7 seconds, (2)internal brake resistor, (3)internal brake resistor, (4)S1 operation, incl. power supply, without brake chopper

技術參數	AX5118	AX5125	AX5140
Rated output current at 50 °C (1-phase connection)	–
Rated output current at 50 °C (3-phase connection)	1 x 18 A	1 x 25 A	1 x 40 A
Minimum rated motor current at full current resolution	12 A	12 A	18 A
Rated supply voltage	3 x 100 V AC -10 %…3 x 480 V AC +10 %
DC-link voltage	max. 890 V DC
Peak output current (1)	36 A	50 A	80 A
Rated apparent power for S1 operation (selection) 120 V (1-/3-phase connection) 230 V (1-/3-phase connection) 400 V (only 3-phase connection) 480 V (only 3-phase connection)	3.4 kVA 7.2 kVA 12.5 kVA 15.0 kVA	4.8 kVA 10.0 kVA 17.3 kVA 20.8 kVA	8.3 kVA 16.0 kVA 28.0 kVA 33.0 kVA
Continuous braking power (2)	200 W
Max. braking power (3)	27 kW
Power loss (4)	255 W	340 W	550 W
System bus	EtherCAT
Weight	11.0 kg	11.0 kg	14.0 kg

(1)RMS for max. 7 seconds, (2)internal brake resistor, (3)internal brake resistor, (4)S1 operation, incl. power supply, without brake chopper

Dimensions	AX5118	AX5125	AX5140
Height without connectors	274 mm	274 mm	300 mm
Width	185 mm
Depth without connectors	232 mm

訂貨信息	AX51xx-0000
AX5101-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 1.5 A, EtherCAT interface
AX5103-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 3 A, EtherCAT interface
AX5106-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 6 A, EtherCAT interface
AX5112-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 12 A, EtherCAT interface
AX5118-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 18 A, EtherCAT interface
AX5125-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 25 A, EtherCAT interface
AX5140-0000	Digital Compact Servo Drive, 1-axis module, 100…480 V AC, rated output current 40 A, EtherCAT interface
