耦合器端子盒

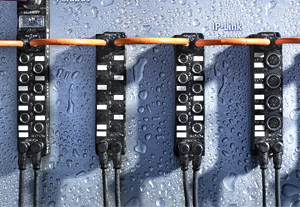

除緊湊型端子盒外,現場總線端子盒還包括其它可擴展單元:耦合器端子盒和所有擴展模塊。現場總線耦合器端子盒通過抗干擾的 IP-link 光纖采集來自擴展端子盒的 I/O 信號。IP-link 是基于光纖的通訊技術,速率高達 2 Mbits/s,1 ms 可傳輸 1000 個二進制 I/O 信號,快速且安全。配置越小,對應的速度就越快。正是基于如此高的速率,通過 IP-link 耦合,絕不會影響總線系統的性能。
擴展端子盒可以分散在最多大 15 m 的空間范圍內,一個耦合器端子盒最多可以連接 120 個擴展端子盒。耦合器端子盒在啟動時會自動識別連接的擴展端子盒,并自動將 I/O 信號映射到程映像,無需配置。從現場總線的角度來看,在總線系統中連接如此多的現場總線擴展端子盒的耦合器端子盒,如同一個連接多個相應 I/O 信號的總線設備。
耦合器端子盒與 Beckhoff 總線端子模塊系統的總線耦合器功能相同。Beckhoff 的 IP 20(總線端子模塊)和 IP 67(現場總線端子盒)現場總線設備的數據處理方式相同,可輕松組合。防護等級為 IP 67 的插頭性價比好,可快速、方便地連接 IP-link 光纖電纜。這種連接無需特殊的工具,安裝方便、快速。如有需要,Beckhoff 也可提供帶插頭的 IP-link 電纜。
通過單獨提供輔助電壓,輸出組可以分別開斷。由于 IP-link 本身具有光電隔離的能力,所以可以在一個擴展環中輕松地創建不同的電位組。
數字量 I/O | ||||
混合型 | Ø 8 | M8 | M12 | |
24 V DC | 8 通道 4 點輸入 + 4 點輸出 濾波 3,0 ms, Imax = 0,5 A |
IL2300-Bxxx | IL2301-Bxxx | IL2302 |
